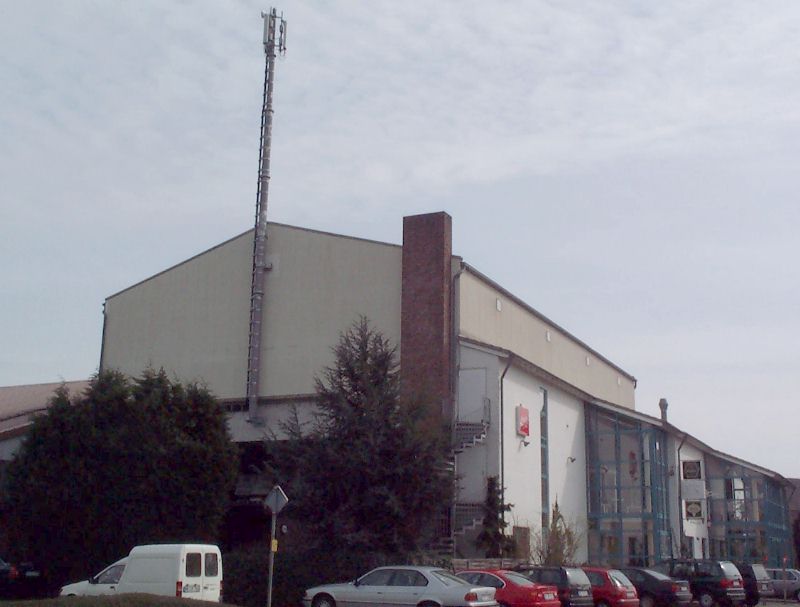

| Die Vodafone-Senderstation DXBG13 ist am TSK Sportzentrum (mit angeschlossenem Hotel) installiert. Sie versorgt in der Hauptsache den nahe gelegenen Autobahnanschluß und das Gewerbegebiet östlich des Kaarster Ortsteils Holzbüttgen. Die Station ging im November 2000 mit drei Zellen im 900-MHz-Band in Betrieb, ca. einen Monat später wurden weitere drei Zellen im 1800-MHz-Band in Betrieb genommen. | ||
 |

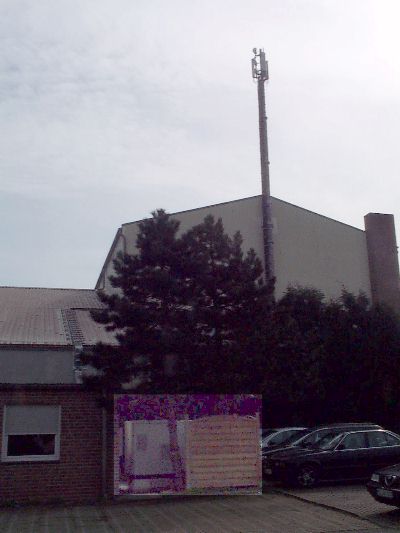

Bild links: Die Lage der Schränke, in der die Sendertechnik untergebracht ist, wurde etwas hervorgehoben. Man hat versucht, die Schränke etwas vor neugierigen (und unbefugten) Blicken durch einen Sichtschutz zu schützen, dies ist aber wohl nicht ganz gelungen. | |
 | ||

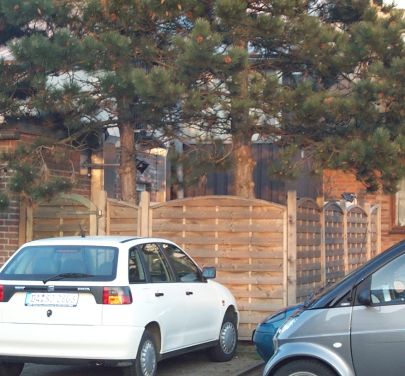

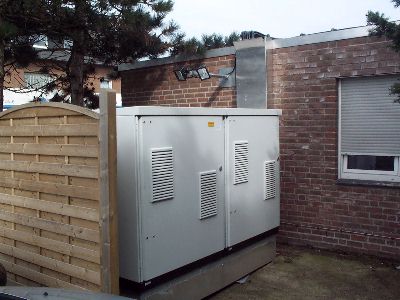

| Bild oben: ... erst später wurde der Sichtschutz vervollständigt. | ||
 |
Bild rechts: Dieser BTS-Schrank enthält die Technik für die Master-Einheit im 900-MHz-Bereich |  |
| Bild links: In diesen beiden BTS-Schränken ist die Technik für die Erweiterungseinheit im 900-MHz-Bereich und die Master-Einheit im 1800-MHz-Bereich untergebracht. Man sieht, dass die Schränke unabhängig vom Inhalt identisch scheinen. | ||
 |
 |
 |

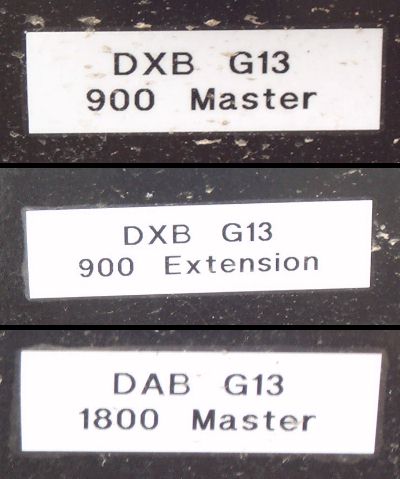

| Aufkleber auf den Schränke klären über den Inhalt auf.
Bemerkenswert ist, dass der Schrank, der die Technik im 1800-MHz-Bereich aufnimmt, die
Standortbezeichnung DABG13 statt DXBG13 hat. Man verwendet im Niederlassungsbereich West für die
1800er-Komponente den Kenner DAB. Für die UMTS-Komponente wird der Kenner DXU vergeben. |

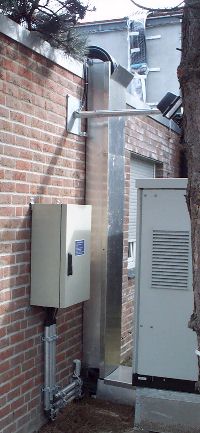

In dem Kasten an der Wand befindet sich die Stromversorgungseinheit. Die dicken Zuleitungen für die Antennen werden von den BTS-Schränken durch einen metallenen Schutzmantel auf das benachbarte Dach geführt, ... | ... und von dort zum Antennenmast geleitet. Alles ist sehr gut befestigt. |
| Bild rechts: Die Befestigung des Antennenmastes an der Hauswand ist imposant und dürfte auch den stärksten Stürmen standhalten. |  |
 |

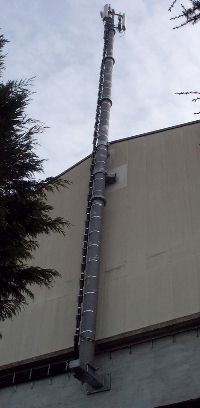

| Bild ganz rechts: Hier sieht man den Antennenmast in seiner ganzen Höhe und den Verlauf der Antennenkabel. | ||
| Bild rechts: Oben an der Mastspitze sind die Sektorantennen (Dualbandantennen), die TMAs (kleine graue Verstärkerkästchen) und die tellerförmige Richtfunkantenne, die die Verbindung zur Vermittlungsstelle (MSC) herstellt, montiert. |  |
 |
| Bild ganz rechts: Unten an einer Hauswand ist die sog. Outdoor-Unit angebracht. Sie ist vermutlich im Zusammenhang mit der Richtfunkantenne zu sehen, also eine Art Sende- und Empfangseinheit für den Richtfunk. | ||
| Bild rechts: Später wurden die UMTS-Antennen unter die
Dualbandatennen montiert, erst im ersten Frequenzband mit drei Zellen ... ... ab August 2010 ein zweites Frequenzband mit drei weiteren Zellen. |
 |
 |

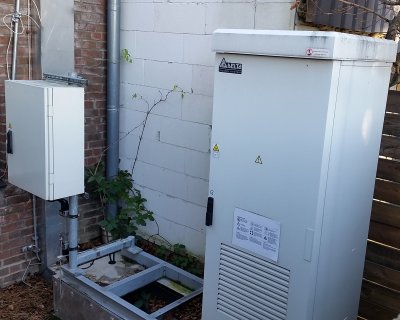

| Bild ganz rechts: ... und es gibt auch einen neuen BTS-Schranktyp. | ||
 |

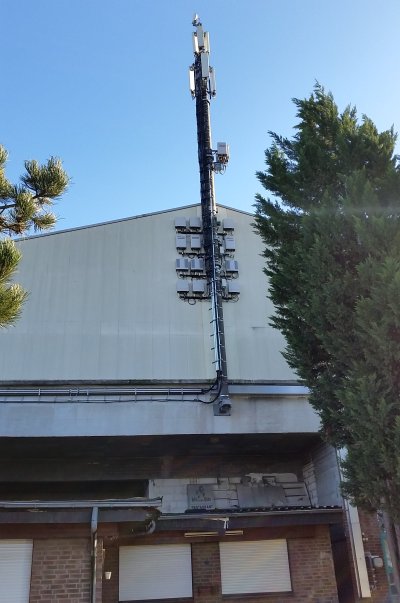

So sieht der Antennnenmast im Januar 2016 aus. Die Anlage ist voll ausgerüstet: Ganz oben: Richtfunkanbindung Obere Antennenreihe: 3 Kombinierte GSM- und UMTS-Antennen für jeweils 2 GSM- und 3 UMTS-Zellen (also 6 GSM- und 9 UMTS-Zellen) Untere Antennenreihe: 3 LTE-Antennen für jeweils 2 LTE-Zellen (also 6 LTE-Zellen) Darunter am Mast bzw. in Höhe der Wand befinden sich die einzelnen Node-B bzw. BTS: Am Mast 3 UMTS-Node-B Oberste Reihe an der Hauswand: 3 Node-B-Units für LTE 2600 Zweite Reihe an der Hauswand: 3 BTS-Units für GSM 1800 Dritte Reihe an der Hauswand: 3 BTS-Units für GSM 900 Unterste Reihe an der Hauswand: 3 Node-B für LTE 800 | |
 |
Auch die Technikschränke wurden verschlankt. Die einzelnen BTS bzw. Node-B hängen jetzt wie Nester am Mast. Lediglich Stromversorgung und Verteiler stehen noch unten. | |
| Bild rechts: Die Anbindung von/an DXB514 (diese läuft Anfang 2016 immer noch als Nur-GSM-Anlage) ist durch ein Label an der Outdoor-Unit dokumentiert. |  | |
